VISARINSTRUMENT

Har du synpunkter på något här, tveka inte, maila mig.

utökas efterhand med text och fler bilder.





Ampéremätare för utanpåliggande tavelmontage, diam: 190 mm

Fabrikat:Algemeine Elektricitäts-Gesellschaft (AEG), Berlin
Modell/ Typ:
Vridspoletyp Skalgradering: 0-75 A
År:
ca 1920-talet

Förmodligen skrotad en gång p.g.a varmgång (nederdelen delvis bortsmält).






Ampéremätare för utanpåliggande tavelmontage, diam: 160 mm

Fabrikat:Siemens (&Halske) Tyskland
Modell/ Typ:
Mjukjärnstyp Skalgradering: 0-150 A
År:
märkt "7 aug 1930" på baksidan






  Voltmätare för infällt tavelmontage, diam: 160 mm

Fabrikat: Neuberger
Modell/ Typ:
Vridspoletyp Skalgradering: 0-250 V
År:
ca början 1950-talet




Ampéremätare för infällt tavelmontage, diam: 160 mm

Fabrikat: Neuberger
Modell/ Typ:
Vridspoletyp Skalgradering: 0-15 A
År:
ca början 1950-talet




Ampéremätare för flänsmontage (FL13) direkt på elskåp, motorpådrag, m.m , diam: 120 mm

Fabrikat: LM Ericsson, Sverige
Modell/ Typ:
Mjukjärnstyp Skalgradering: 0-45 A
År:
ca början 1950-talet




(Micro)-Ampéremätare för infällt tavelmontage, diam: 65 mm

Fabrikat: Siemens (&Halske), Tyskland
Modell/ Typ:
Vridspoletyp Skalgradering: 0-200 microA
År:
ca 1930-talet




(Milli)-Voltmätare för infällt tavelmontage, diam: 65 mm

Fabrikat: Neuberger
Modell/ Typ:
Vridspoletyp Skalgradering: 0-10 mV, 0-25 mV
År:
ca 1930-talet




(Milli)-Ampéretmätare för infällt tavelmontage, diam: 85 mm

Fabrikat: ?
Modell/ Typ:
Vridspoletyp Skalgradering: 0-40 mA
År:
ca 1940-50-talet




Voltmätare för infällt tavelmontage, diam: 85 mm

Fabrikat: LM Ericsson, Sverige
Modell/ Typ:
Vridspoletyp Skalgradering: 0-40 V
År:
ca 1940-50-talet




Ampéremätare för infällt tavelmontage, diam: 75 mm

Fabrikat: ?
Modell/ Typ:
Vridspoletyp Skalgradering: 0-10 A
År:
ca 1930-talet




Portabel voltmätare

Fabrikat: Pifco "Twin Range"
Modell/ Typ:
Vridspoletyp Skalgradering: 0-12VDC, 0-120VDC
År:
ca 1920-talet

Man mätte spänningen mellan mätsladden och "benen" på undersidan, vänster ben 0-120VDC,
höger ben 0-12VDC




Portabel resistansmätare (motståndsbrygga)

Fabrikat: Pontavi
Modell/ Typ:
Wheatstones brygga Skalgradering: 50 mohm- 50 kohm
År:
ca 1950-talet





Portabel Ampéremätare

Fabrikat: AEG, Tyskland
Modell/ Typ:
Vridspoletyp Skalgradering: 0-0,1A, 0-1A, 0-10A
År:
ca 1950-60-talet


Portabel Voltmätare

Fabrikat: AEG, Tyskland
Modell/ Typ:
Vridspoletyp Skalgradering: 0-3V, 0-60V, 0-300V
År:
ca 1950-60-talet

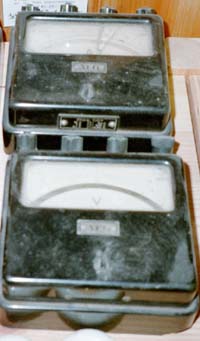

  Portabla Ampéremätare för mätning i gängsäkringscentraler (DII)

Fabrikat:
?
Modell/ Typ:
Vridspoletyp Skalgradering: 0-20A, 0-60A, (3:e mätaren försvunnen).
År:
ca 1950-60-talet

Vid mätning byttes proppskalet ut och man skruvade i hela mätaren istället (tillsammans med smältsäkringen). Mätarna förvaras i en elegant väska med blå filtklädsel.
